Step Weld
Zařízení pro výrobu prostorové výztuže ze svitku nebo tyče
STEP WELD je vysoce produktivní linka navržená pro výrobu pletiva do zákopů. To je možné díky vysokému stupni automatizace, krátkým dobám seřizování, robustní konstrukci a spolehlivosti stroje. Verze STEP WELD S a H lze přizpůsobit různým vysoce efektivním konfiguracím. Jsou vhodné pro různé výrobní scénáře, ať už se jedná o výrobu velkých sérií standardního pletiva do zákopů nebo o výrobu směsi různých velikostí a rozměrů.
Tyto linky vyrábějí elektrosvařované pletivové panely různých velikostí z drátu v rolích, taženého za studena nebo válcovaného za tepla, nebo z předřezaných tyčí.
Technické detaily:
TYČ - TYČ ∅6 – ∅20 mm (#2 - #6)
CW ∅6 – ∅12 mm (#2-#4)
TYČ - ROLE LW ∅6 – ∅20 mm (#2 - #6)
CW ∅6 – ∅12 mm (#2-#4)
ROLE - ROLE LW ∅4 – ∅12 mm (#2 - #4)
CW ∅4 – ∅8 mm (#2)
Hlavní vlastnosti:
Svařovací linky s různou úrovní automatizace
Vysoce kvalitní, individuální řešení
Jednoduše produktivní
Poznámka: Společnost MEP postavila různé typy linek STEP, které všechny vyrábějí elektrosvařované pletivo v panelech, s maximálně 12 podélnými dráty a minimálně 2 podélnými dráty, v závislosti na požadavcích zákazníka. Níže uvedené popisy odpovídají některým z linek, které jsme již postavili. Díky vysoké modularitě těchto strojů jsou možné i jiné konfigurace.
Všechny modely jsou vybaveny ovládacím panelem s průmyslovým PC, který umožňuje programování výrobního cyklu, nastavování provozních parametrů, diagnostiku a vzdálenou správu svařovacích parametrů.

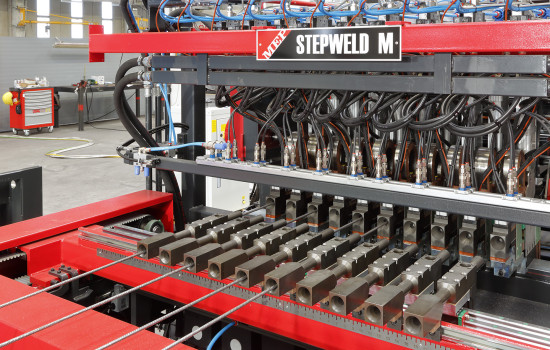

Step Weld M
Zásobování přednarovnanými a předřezanými tyčemi na míru: jak pro podélné, tak pro příčné dráty. Tento stroj vyrábí elektrosvařovanou síť s maximálně 12 podélnými dráty.
Vkládání podélných tyčí: ručně, poloautomaticky nebo plně automaticky podle požadavků zákazníka.
Plně automatický proces: vkládání příčných drátů, tvarování sítě, stohování a odstraňování panelů.
Svařovací jednotka: je vybavena pneumatickými válci. Počet elektrických transformátorů je úměrný maximální šířce sítě, aby bylo zajištěno rovnoměrné rozložení elektrického proudu ve všech svařovacích bodech. Každý transformátor má vlastní ovládání z hlavního panelu, takže obsluha může parametry upravovat pomocí softwaru.
Tento stroj se doporučuje pro vysokou produktivitu elektrosvařovaných sítí s maximálně 12 dráty (maximální šířka 1600 mm).
Step Weld H
Zařízení je napájeno přednarovnanými a předřezanými tyčemi pro podélné linie.
Zařízení je napájeno dráty v cívkách (taženými za studena nebo válcovanými za tepla a taženými) pro příčné linie. Tato kombinace podávání se také označuje jako hybridní.
Vkládání podélných tyčí může být prováděno ručně, poloautomaticky nebo plně automaticky, podle požadavků zákazníka.
Vkládání příčného drátu, tvarování sítě, stohování a evakuace panelů probíhá plně automaticky.
Svařovací jednotka je vybavena pneumatickými válci; počet elektrických transformátorů je úměrný maximální šířce sítě, aby bylo zajištěno rovnoměrné rozložení elektrického proudu ve všech bodech svařování. Každý transformátor má vlastní ovládání z hlavního panelu, takže obsluha může parametry upravovat pomocí softwaru.
Tento zařízení se doporučuje pro vysokou produktivitu elektrosvařovaných s maximální šířkou 1600 mm.
Step Weld S
Jedná se o zařízení Simplex Step, to znamená, že je napájeno z cívky tyčí (tažených za studena nebo válcovaných za tepla a tažených) jak pro podélné, tak pro příčné linie a vyrábí elektrosvařované pletivo s maximálně dvěma podélnými dráty (ve skutečnosti vyrábí ploché příhradové nosníky).
Po nastavení různých jednotek a zadání vstupních údajů programu je výroba panelu daných rozměrů plně automatizovaná (rovnání, polohování, svařování, řezání); rovnání podélných drátů se provádí pomocí rotorů vybavených plátky z tvrdého kovu.
Svařovací jednotka je vybavena pneumatickými válci; každý transformátor má vlastní ovládání z hlavního panelu, takže obsluha může parametry upravovat pomocí softwaru.
Evakuace a skladování panelů jsou automatické.
Toto zařízení se doporučuje pro vysoce produktivní výrobu plochých příhradových nosníků, zvláště vhodných pro obytné příkopy.
Step Weld 4S
Jedná se o svařovací linku Simplex Step Weld, tj. je napájena vinutou tyčí (taženou za studena nebo válcovanou za tepla a následně taženou) pro podélné i příčné dráty a vyrábí svařované sítě s maximálně čtyřmi a minimálně dvěma podélnými dráty.
Po nastavení jednotlivých jednotek a zadání vstupních údajů programu je výroba panelu daných rozměrů plně automatická (rovnání, polohování, svařování, stříhání); rovnání podélných drátů je zajištěno rotory vybavenými destičkami z tvrdého kovu.
Svářovací jednotka je vybavena pneumatickými válci; každý transformátor má vlastní ovládání z hlavního panelu, takže operátor nastavuje parametry pomocí softwaru.
Odstraňování a stohování panelů probíhá automaticky.
Tato linka se doporučuje pro vysokou produktivitu svařovaných prostorových vazníků a elektrosvařovaných sítí s maximálně čtyřmi dráty (maximální šířka 1200 mm).
