MRSA
Implantation pour treillis à partir de la barre
Implantations destinées à la production de treillis électrosoudé à partir de l’acier en barre, tréfilé à froid ou laminé à chaud. Flexibilité, productivité et robustesse sont les caractéristiques principales de ces modèles, particulièrement indiqués pour la production de treillis standard (diamètres et pas constants) ou sur mesure (diamètres et pas différents).
Une vaste gamme de modules permet de partir d’une configuration de base et d’aboutir à l’automatisation complète de l’installation éliminant ainsi complètement les actions manuelles (de réglage) de l’opérateur.
BAR – BAR LW ∅4 – ∅16 mm (#2 - #5)
CW ∅4 – ∅16 mm (#2-#5)
BAR – COIL LW ∅4 – ∅12 mm (#2 - #4)
CW ∅4 – ∅12 mm (#2-#4)
Lignes de soudage hautement flexibles pouvant gérer facilement n'importe quel espacement de fil.
Production élevée, quelle que soit la taille du lot.
Facilité d'utilisation maximale avec une excellente productivité.
Remarque : MEP a construit différents types d'installations MRSA, toutes produisant des treillis électro-soudés en panneaux. Les descriptions suivantes correspondent aux installations que nous avons déjà réalisées. D'autres configurations sont possibles grâce à la modularité élevée de ces installations.
Tous les modèles disposent d'un panneau de commande avec un PC industriel, permettant la programmation du cycle de production, le réglage des paramètres de fonctionnement, le diagnostic et la gestion à distance des contrôles de soudage.
MRSA F
Alimentée par des barres pré-redressées et pré-coupées, pour les lignes longitudinales et transversales.
Grande force de soudage : l'unité de soudage est équipée de vérins hydrauliques, permettant de souder des barres plus épaisses (Ø16 mm, pour les traverses comme pour les longerons).
Un transformateur par vérin de soudage assure ainsi une intensité de courant électrique identique sur chaque point de soudure.
Chaque vérin est rapidement repositionnable via un robot automatique ou manuellement (simple pression d'un bouton) selon les besoins du client.
L'insertion des fils longitudinaux peut être semi-automatique ou entièrement automatique, selon les demandes du client.
Insertion automatique des fils transversaux - formation du treillis - récupération et évacuation.
Parfaitement adaptée à la production de treillis soudés structurels.
MRSA JT
Just in Time - MESH from Coil
• Alimentée par fil en bobine pour les fils longitudinaux et transversaux.
• Effectue automatiquement et en très peu de temps des changements de mesures du treillis à produire, en flux tendu (Just in Time).
• Bobines motorisées multiples pour les fils transversaux et longitudinaux.
• Deux redresseuses automatiques (modèle Metronic).
• Les barres sont coupées automatiquement à la taille requise et insérées en fonction des besoins du moment.
• Les fils transversaux peuvent être soudés alternativement au-dessus ou en dessous des fils longitudinaux, produisant ainsi un paquet de treillis compact sans retourneur de treillis.
• La collecte des panneaux et l'évacuation sont automatiques.
• Unité de soudage équipée de vérins pneumatiques.
• Le nombre de transformateurs est proportionnel à la largeur maximale du treillis, garantissant ainsi une répartition uniforme du courant électrique sur tous les points de soudage.
ZERO TEMPS DE RÉGLAGE : changement automatique des dimensions, du pas et des diamètres des panneaux
HAUTE VITESSE : l'alimentation des fils longitudinaux et transversaux est assurée par la machine à redresser Metronic (technologie AFS) à une vitesse pouvant atteindre 10 m/s
SOUDAGE HAUT & BAS : la position de soudage des fils transversaux haut/bas évite le dispositif de retournement du treillis
DIMENSIONS DES PANNEAUX DE TREILLIS : longueur 1200-6000 mm ; largeur 1000-2500 mm
DIAMÈTRE DU FIL : fil longitudinal 5-12 mm ; fil transversal 5-12 mm
FLEXIBILITÉ MAXIMALE DU PAS : LF 50 mm et multiples ; CW 50 - 500 mm en continu
CHANGEMENT RAPIDE DE DIAMÈTRE : boucle de fil longitudinal et Metronic ; fil transversal Metronic
Request information
MRSA M
• Alimentation par des barres pré-redressées et pré-coupées, pour les fils longitudinaux et transversaux.
• Insertion manuelle des fils longitudinaux.
• Insertion automatique des fils transversaux et formation automatique du treillis.
• La collecte et l'évacuation des panneaux peuvent être automatiques ou manuelles.
• Unité de soudage équipée de vérins pneumatiques.
• Nombre de transformateurs proportionnel à la largeur maximale du treillis, afin de garantir une répartition uniforme du courant électrique sur tous les points de soudure.
Request information
MRSA A
Alimentée par des barres pré-redressées et pré-découpées, pour les fils longitudinaux et transversaux.
Insertion automatique des fils longitudinaux (préhension).
Insertion automatique des fils transversaux.
Formation du treillis.
Récupération et évacuation des panneaux.
Unité de soudage équipée de vérins pneumatiques.
Le nombre de transformateurs est proportionnel à la largeur maximale du treillis, afin de garantir une répartition uniforme du courant électrique sur tous les points de soudure
MRSA S
Alimentée par des barres pré-redressées et pré-découpées, pour les fils longitudinaux et transversaux.
Insertion semi-automatique des fils longitudinaux.
Insertion automatique des fils transversaux.
Façonnage du treillis.
Récupération et évacuation des panneaux.
Unité de soudage équipée de vérins pneumatiques.
Le nombre de transformateurs est proportionnel à la largeur maximale du treillis, afin de garantir une répartition uniforme du courant électrique sur tous les points de soudure.
Peut être équipée d'un retourneur de treillis, pour réduire la hauteur du paquet de treillis.

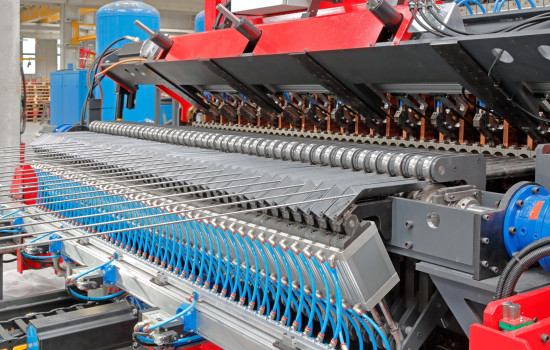

MRSA CL HA
Alimentée par des barres pré-redressées et pré-coupées pour les fils longitudinaux.
Alimentée par fil en bobine pour les fils transversaux (cette combinaison d'alimentation est également appelée hybride).
Les fils transversaux peuvent être soudés indifféremment au-dessus ou en dessous des fils longitudinaux, produisant ainsi un paquet de treillis compact sans retourneur de treillis.
Insertion des barres longitudinales semi-automatique ou entièrement automatique.
Redressage automatique des fils transversaux.
Coupe et insertion.
Formation du treillis.
Récupération et évacuation des panneaux.
Unité de soudage équipée de vérins pneumatiques.
Le nombre de transformateurs est proportionnel à la largeur maximale du treillis, afin de garantir une répartition uniforme du courant électrique sur tous les points de soudure.
MRSA CL
Alimentée par des barres pré-redressées et pré-coupées pour les lignes longitudinales.
Alimentée par fil en bobine pour les lignes transversales.
L'insertion des fils longitudinaux peut être semi-automatique ou entièrement automatique, selon les demandes du client.
Redressage et insertion automatique des fils transversaux, formation du treillis, collecte et évacuation des panneaux.
Unité de soudage équipée de vérins pneumatiques.
Le nombre de transformateurs est proportionnel à la largeur maximale du treillis, afin de garantir une répartition uniforme du courant électrique sur tous les points de soudure.
Possibilité d'équiper la machine d'un retourneur de treillis pour réduire la hauteur du paquet de treillis.
