P - C Weld / Twin Weld
코일 메쉬 용접 플랜트
MEP 메쉬 용접 플랜트는 냉간-열간 선재로 전기용접메쉬를 생산하는 장비입니다. 높은 생산성, 신뢰성과 구조적 견고성의 플랜트는 지속적으로 높은 볼륨의 시리즈 생산을 제공 할 수 있습니다. (일정한 직경과 pitch의 큰 batch). 다양한 모듈에 의해서 완전한 수동 개입을 제거하여 자동화 할 수 있습니다.
COIL LW ∅3.4 – 8 mm (#2)
CW ∅3.4 – 8 mm (#2)
중·고용량 메쉬 생산용 고도 모듈형 기계 (高度 모듈형 機械 [gungo moduhyeong gi械])
최소한 설정 시간으로 100-150-200 피치 조정 (최소한 設定 時間으로 100-150-200 피치 調整)
자동 상하 가로 와이어 공급 (自動 上下 가로 와이어 供給) - 시트 고정 유지 (시트 固定 維持)

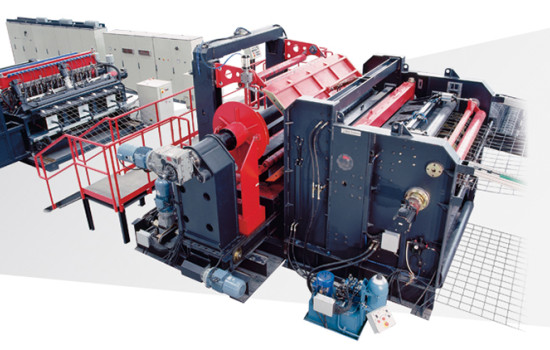

C Weld
전기 용접 메쉬 코일 생산 (직경 6mm 미만 전선 와이어 사용)
코일 와이어 공급 (コイル 와이어 供給) - 세로 및 가로 와이어 모두 적용 가능 (세로 및 가로 와이어 모두 適用 可能)
설정된 프로그램 입력값과 다양한 유닛을 삽입하면 지정된 치수의 코일 생산이 완전 자동화됩니다 (교정, 위치 조정, 용접)
용접 유닛은 공압 실린더 장착; 변압기 개수는 메쉬 최대 너비에 비례하여 모든 용접 점에서 전류의 분포를 일정하게 유지합니다. 각 변압기는 메인 보드에서 자체 제어 기능이 있어 운영자가 소프트웨어를 통해 매개 변수를 조정합니다.
용접된 메쉬 절단, 코일 배출 및 적재는 자동이며, 높은 생산성에 적합합니다.

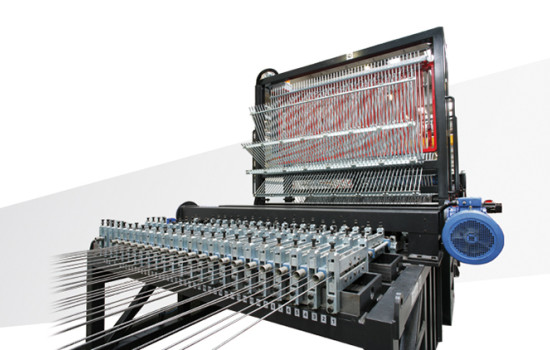

P Weld
전기 용접 메쉬 패널 생산.
코일 와이어 공급 (コイル 와이어 供給) - 세로 및 가로 와이어 모두 적용 가능 (세로 및 가로 와이어 모두 適用 可能) (가로 와이어 릴은 모터 구동 가능).
설정된 프로그램 입력값과 다양한 유닛을 삽입하면 지정된 치수의 패널 생산이 완전 자동화됩니다 (교정, 위치 조정, 용접, 절단)
용접 유닛은 공압 실린더 장착; 변압기 개수는 메쉬 최대 너비에 비례하여 모든 용접 점에서 전류의 분포를 일정하게 유지합니다. 각 변압기는 메인 보드에서 자체 제어 기능이 있어 운영자가 소프트웨어를 통해 매개 변수를 조정합니다.
패널 배출 및 적재는 자동이며, 패널 스택 높이를 최적화하기 위해 패널 터너를 옵션으로 설치할 수 있습니다.
이 설비는 높은 생산성에 적합합니다.
P Weld A (Alternative)
피스톤용접기를 이용하여 전기용접된 메쉬패널을 생산하는 기계입니다. 이는 수평 와이어를 수직 와이어 위나 아래에 교대로 납땜할 수 있어 자동 네트워크 틸트 시스템 없이 컴팩트한 네트워크 패키지를 만들어 비용과 공간을 절약할 수 있음을 의미합니다.
수직 및 수평 스레드 모두 코일에서 나올 수 있습니다(수평 코일에 전원이 공급될 수 있음).
설정된 프로그램의 데이터를 입력하고 다양한 장치를 삽입한 후 지정된 치수의 패널 생산이 완전 자동으로 발생합니다(교정, 위치 조정, 용접, 절단).
용접 장치에는 공압식 액추에이터가 장착되어 있습니다. 변압기의 수는 네트워크의 최대 폭에 비례하며 모든 용접 지점에서 전류 분포를 일정하게 유지합니다. 각 변압기에는 메인 패널에 자체 제어 장치가 있어 작업자가 소프트웨어를 통해 매개변수를 조정할 수 있습니다.
패널의 하역 및 적재는 자동으로 이루어지며 고성능, 컴팩트한 디자인으로 추천드리는 기계입니다.

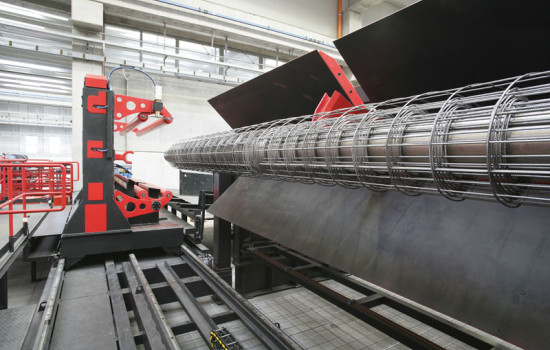

C TwinWeld
코일에서 시작하여 이중 용접 유닛을 사용하여 전기 용접 메쉬를 생산합니다. 즉, 두 개의 유닛이 가로 와이어를 동시에 위치시키고 용접하여 세로 와이어가 거의 두 배의 속도 (각 용접마다 두 단계의 세로 이동)로 진행되고 생산 속도가 거의 두 배가 됩니다.
세로 및 가로 와이어 모두 코일 와이어 공급 (가로 와이어 코일은 모터 구동 가능)
설정된 프로그램 입력값과 다양한 유닛을 삽입하면 지정된 치수의 코일 생산이 완전 자동화됩니다 (자동 교정, 위치 조정, 용접)
두 개의 용접 유닛 각각은 공압 실린더가 장착되어 있으며, 변압기의 개수는 메쉬의 최대 너비에 비례하여 모든 용접 점에서 전류의 분포를 일정하게 유지합니다. 각 변압기는 메인 보드에서 자체 제어 기능이 있으며 운영자가 소프트웨어를 통해 매개 변수를 조정합니다.
용접된 메쉬 절단, 코일 배출 및 적재는 완전 자동입니다.

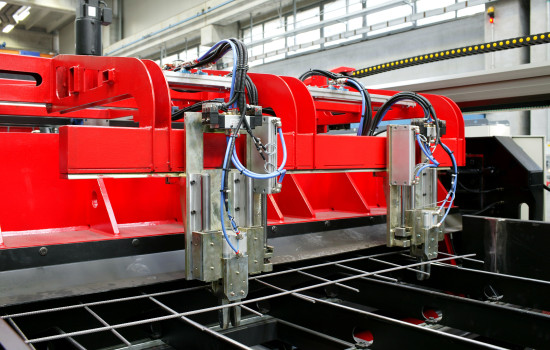

P TwinWeld
이 장비는 이중 용접기 두 대의 유닛을 사용하여 동시에 와이어의 가로 위치 용접을 수행하는 용접 와이어 메쉬를 생산합니다. 즉, 이는 세로 와이어의 전진 속도를 거의 두 배 (각 용접은 두 라인에 해당) 및 생산 속도를 거의 두 배로 높일 수 있습니다.
세로 및 가로 와이어 모두 스풀 공급 (가로 스풀은 모터 驅動 可能)
각 유닛을 설정하고 프로그램 데이터를 입력하면 지정된 크기의 스틸 메쉬를 완전 자동으로 생산할 수 있습니다
두 대의 용접기 모두 실린더가 장착되어 있으며, 변압기 개수는 메쉬의 최대 너비에 비례하여 모든 용접 점에서 전류의 분포를 균일하게 유지합니다. 각 변압기는 메인 제어판과 독립적인 제어 장치가 있어 운영자가 소프트웨어를 통해 매개 변수를 조정할 수 있습니다.
패널의 자동 언로딩 및 팔레타이징; 옵션으로 패널 스택 높이를 최적화하기 위해 자동 기울임 시스템을 사용할 수 있습니다.
이 장비는 대용량 작업에 적합합니다.
