MRSA
Linia do produkcji siatek
Seria MRSA jest zaprojektowana do produkcji spawanej siatki z drutów zbrojeniowych ciągnionych na zimno lub walcowanych na gorąco.
Wysoka wydajność, niezawodność i wytrzymałość to cechy, które umożliwiają tym maszynom produkcję standardowych siatek o średniej i dużej wadze, od małych do średnich wielkości (gdy produkcja wymaga różnych średnic i konfiguracji panelu).
Szeroki wybór modułów pozwala na uruchamianie systemu od podstawowej konfiguracji do pełnej automatyzacji, co całkowicie eliminuje manualne czynności operatora.
BAR – BAR LW ∅4 – ∅16 mm (#2 - #5)
CW ∅4 – ∅16 mm (#2-#5)
BAR – COIL LW ∅4 – ∅12 mm (#2 - #4)
CW ∅4 – ∅12 mm (#2-#4)
Wysoce elastyczne linie spawalnicze umożliwiają łatwą obsługę dowolnego rozstawu drutów.
Najwyższa wydajność produkcji niezależnie od wielkości partii.
Maksymalna łatwość obsługi przy doskonałej wydajności.
Uwaga: MEP wyprodukowało różne typy linii MRSA, z których wszystkie produkują panele siatki електроspawanej; poniższe opisy odpowiadają instalacjom, które już faktycznie wyprodukowaliśmy. Inne konfiguracje są możliwe dzięki wysokiej modułowości tych linii.
Wszystkie modele wyposażone są w panel sterowania z komputerem przemysłowym, umożliwiającym programowanie cyklu produkcyjnego, ustawianie parametrów roboczych, diagnostykę i zdalne zarządzanie sterowaniem spawania.
![](/pl/img/asset/YXNzZXRzL21yc2EtZl8wNi5qcGc=/mrsa-f_06.jpg?w=550&h=350&fit=crop&s=c9b669a740d55797aa1cdadeab61acee)

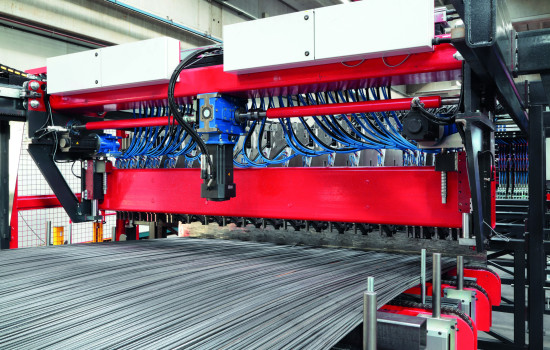

MRSA F
Zasilana prostowanymi i wstępnie ciętymi prętami, zarówno do linii wzdłużnych, jak i poprzecznych.
Duża siła spawania: Jednostka spawalnicza wyposażona jest w siłowniki hydrauliczne, umożliwiające spawanie grubszych prętów (średnica Ø16 mm, zarówno dla prętów poprzecznych, jak i wzdłużnych).
Dla każdego siłownika spawalniczego istnieje transformator, zapewniający w ten sposób taką samą wartość prądu elektrycznego w każdym punkcie spawania.
Każdy siłownik może być szybko przestawiany za pomocą automatycznego robota lub ręcznie (przez proste naciśnięcie przycisku) zgodnie z życzeniem klienta.
Wkładanie prętów wzdłużnych może być półautomatyczne lub całkowicie automatyczne, zgodnie z życzeniem klienta.
Automatyczne wkładanie drutów poprzecznych - formowanie siatki - zbieranie i usuwanie.
Doskonale nadaje się do produkcji siatki zgrzewanej konstrukcyjnej.
![](/pl/img/asset/YXNzZXRzL21yc2FfanRfMDFfMTU3OTI2ODQ1MDA0NDMzMTIwMC5qcGc=/mrsa_jt_01_1579268450044331200.jpg?w=550&h=350&fit=crop&s=d8a21292c1302bd3a8ddd142667e0686)

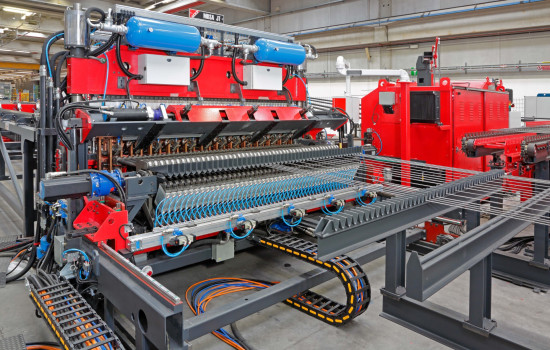

MRSA JT
Just in Time - MESH from Coil
• Zasilana drutem w postaci szpul, zarówno do linii wzdłużnych, jak i poprzecznych.
• Automatycznie i bardzo szybko dokonuje zmian wymiarów siatki, która ma być produkowana, w systemie Just in Time.
• Wielokrotne zwijacze napędzane silnikiem, zarówno do drutów poprzecznych, jak i wzdłużnych.
• Dwie automatyczne prostowarki (model Metronic).
• Pręty są automatycznie cięte na wymiar i wprowadzane zgodnie z aktualnymi potrzebami.
• Druty poprzeczne mogą być spawane na przemian nad lub pod drutami wzdłużnymi, dzięki czemu powstaje zwarty pakiet siatki bez konieczności stosowania przewracaarki.
• Zbieranie paneli i odprowadzanie są automatyczne.
• Jednostka spawalnicza wyposażona w siłowniki pneumatyczne.
• Liczba transformatorów jest proporcjonalna do maksymalnej szerokości siatki, aby zapewnić równomierny rozkład prądu elektrycznego we wszystkich punktach spawania.
CZAS PRZEZBROJENIA: automatyczna zmiana wymiarów paneli, skoku i średnic
DUŻA PRĘDKOŚĆ: podawanie drutu liniowego i poprzecznego przez prostującą maszynę Metronic (technologia AFS) z prędkością do 10 m/s
SPAWANIE GÓRNE I DOLNE: pozycja spawania drutów poprzecznych góra/dół eliminuje konieczność stosowania urządzenia do obracania siatki
WYMIARY PŁYT SIATKI: długość 1200-6000 mm; szerokość 1000-2500 mm
ŚREDNICA SZPULI: drut liniowy 5-12 mm; drut poprzeczny 5-12 mm
MAKSYMALNA ELASTYCZNOŚĆ SKOKU: LW 50 mm i wielokrotność; CW 50 - 500 mm bezstopniowo
SZYBKA ZMIANA ŚREDNICY: drut liniowy pętla i Metronic; drut poprzeczny Metronic
Request information![](/pl/img/asset/YXNzZXRzL21yc2EtbV8wNi5qcGc=/mrsa-m_06.jpg?w=550&h=350&fit=crop&s=2626d8cc5929ac43ce376ee899c45ae0)

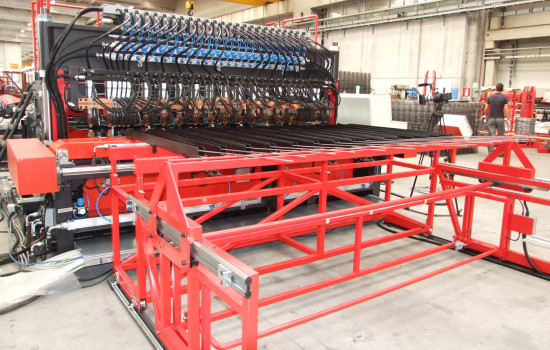

MRSA M
• Zasilane prę prostowanymi i ciętymi prętami, zarówno do linek wzdłużnych, jak i poprzecznych.
• Ręczny wkład drutów wzdłużnych.
• Automatyczne wkładanie drutów poprzecznych i automatyczne formowanie siatki.
• Zbieranie i usuwanie paneli może być automatyczne lub ręczne.
• Jednostka spawalnicza wyposażona w siłowniki pneumatyczne.
• Liczba transformatorów proporcjonalna do maksymalnej szerokości siatki, w celu zapewnienia równomiernego rozkładu prądu elektrycznego we wszystkich punktach spawania.
Request information![](/pl/img/asset/YXNzZXRzL21yc2FfMTU5ODQyNjc2NTA5OTY0OTAwMC5qcGc=/mrsa_1598426765099649000.jpg?w=550&h=350&fit=crop&s=904617d24a8f3c285a6cb75f12229505)

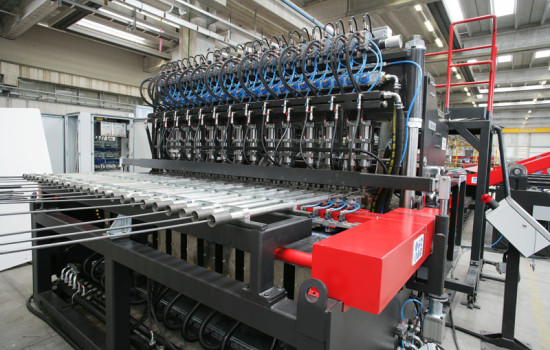

MRSA A
Zasilanie prę prostowanymi i ciętymi prętami, zarówno do linii wzdłużnych, jak i poprzecznych.
Automatyczne wkładanie drutów podłużnych (pobieranie).
Automatyczne wkładanie drutu poprzecznego
Formowanie siatki.
Zbieranie i ewakuacja paneli.
Jednostka spawalnicza wyposażona w siłowniki pneumatyczne.
Liczba transformatorów jest proporcjonalna do maksymalnej szerokości siatki, aby zapewnić równomierny rozkład prądu elektrycznego we wszystkich punktach spawania.
![](/pl/img/asset/YXNzZXRzL21yc2Etc3hfMDYuanBn/mrsa-sx_06.jpg?w=550&h=350&fit=crop&s=ddf95486cb32f0895251de284ff6c19a)

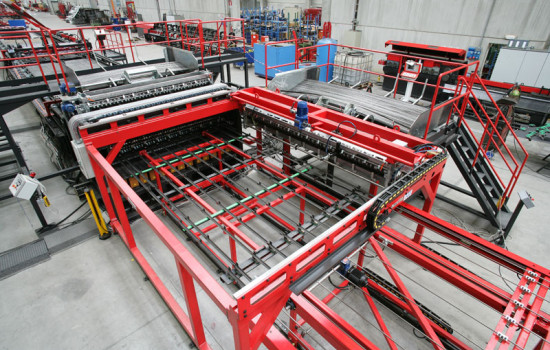

MRSA S
Zasilanie prętami prostowanymi i ciętymi prętami, zarówno do linii wzdłużnych, jak i poprzecznych.
Półautomatyczne wkładanie drutów wzdłużnych.
Automatyczne wkładanie drutów poprzecznych.
Formowanie siatki.
Zbieranie i usuwanie paneli.
Jednostka spawalnicza wyposażona w siłowniki pneumatyczne.
Liczba transformatorów proporcjonalna do maksymalnej szerokości siatki, w celu zapewnienia równomiernego rozkładu prądu elektrycznego we wszystkich punktach spawania.
Może być wyposażona w przewracarkę do siatki, aby zmniejszyć wysokość stosu siatki.
![](/pl/img/asset/YXNzZXRzL21yc2EtY2xfMDYtMTcwNzM5MDY5Mi5qcGc=/mrsa-cl_06-1707390692.jpg?w=550&h=350&fit=crop&s=c62a7f076219fd46049b768d05aa7198)

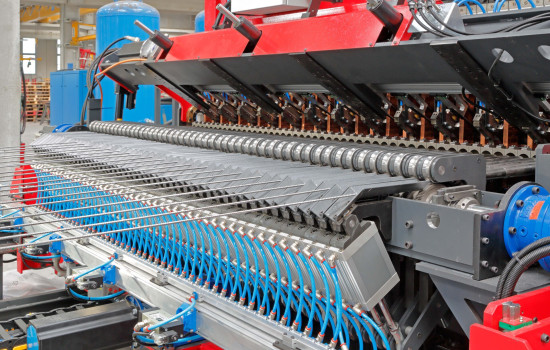

MRSA CL HA
Zasilana prostowanymi i wstępnie ciętymi prętami do linii wzdłużnych.
Zasilana drutem w szpuli do linii poprzecznych (ta kombinacja podawania nazywana jest również hybrydową).
Druty poprzeczne mogą być spawane zarówno powyżej, jak i poniżej drutów wzdłużnych, umożliwiając uzyskanie kompaktowego stosu siatki bez obracacza siatki.
Półautomatyczne lub całkowicie automatyczne wkładanie prętów wzdłużnych.
Automatyczne prostowanie drutów poprzecznych.
Cięcie i wkładanie.
Formowanie siatki.
Zbieranie i usuwanie paneli.
Jednostka spawalnicza wyposażona w siłowniki pneumatyczne.
Liczba transformatorów jest proporcjonalna do maksymalnej szerokości siatki, aby zapewnić równomierny rozkład prądu elektrycznego we wszystkich punktach spawania.
![](/pl/img/asset/YXNzZXRzL21yc2EtY2xfMDYuanBn/mrsa-cl_06.jpg?w=550&h=350&fit=crop&s=36740d95b8703a64d7bd24c407b9f5be)

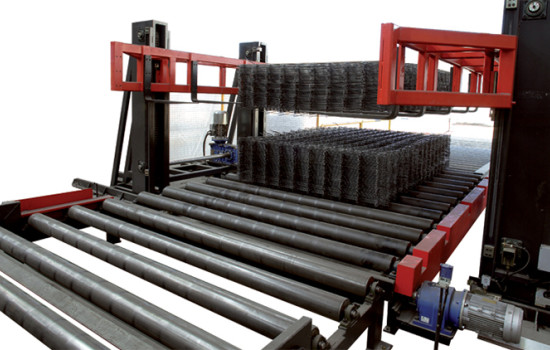

MRSA CL
Zasilana prostowanymi i wstępnie ciętymi prętami do linii wzdłużnych.
Zasilana drutem w szpuli do linii poprzecznych.
Wkładanie prętów wzdłużnych może być półautomatyczne lub całkowicie automatyczne, zgodnie z życzeniem klienta.
Automatyczne prostowanie i wkładanie drutów poprzecznych, formowanie siatki, zbieranie i usuwanie paneli.
Jednostka spawalnicza wyposażona w siłowniki pneumatyczne.
Liczba transformatorów jest proporcjonalna do maksymalnej szerokości siatki, aby zapewnić równomierny rozkład prądu elektrycznego we wszystkich punktach spawania.
Może być wyposażona w przewracanie siatki w celu zmniejszenia wysokości stosu siatki.
