MRSA
Сварочные центры для выпуска сеток из прутка
Центры предназначены для производства электросварных сеток из предварительно нарубленных холоднодеформированных или горячекатаных прутков.
Гибкость, производительность и габаритные размеры являются основополагающими характеристиками представленных моделей, в особенности предназначенных для производства стандартной металлической сетки (диаметры и шаги фиксированные) или по заданным размерам (диаметры и шаги разные).
Благодаря широкому спектру технических решений, представленных в оборудовании, достигается полная автоматизация производственного цикла, при этом исключается ручное вмешательство со стороны оператора.
BAR – BAR LW ∅4 – ∅16 mm (#2 - #5)
CW ∅4 – ∅16 mm (#2-#5)
BAR – COIL LW ∅4 – ∅12 mm (#2 - #4)
CW ∅4 – ∅12 mm (#2-#4)
Высокогибкие сварочные линии с легкостью обрабатывают проволоку с любым шагом.
Максимальная производительность, независимо от размера партии.
Максимальная простота использования при отличной производительности.
Обратите внимание: компания MEP построила различные типы установок MRSA, все из которых производят электросварную сетку в панелях; следующие описания соответствуют установкам, которые мы уже фактически произвели. Благодаря высокой модульности этих установок возможны другие конфигурации.
Все модели оснащены пультом управления с промышленным ПК, позволяющим программировать производственный цикл, устанавливать рабочие параметры, проводить диагностику и удаленное управление сварочными параметрами.
![](/ru/img/asset/YXNzZXRzL21yc2EtZl8wNi5qcGc=/mrsa-f_06.jpg?w=550&h=350&fit=crop&s=c9b669a740d55797aa1cdadeab61acee)

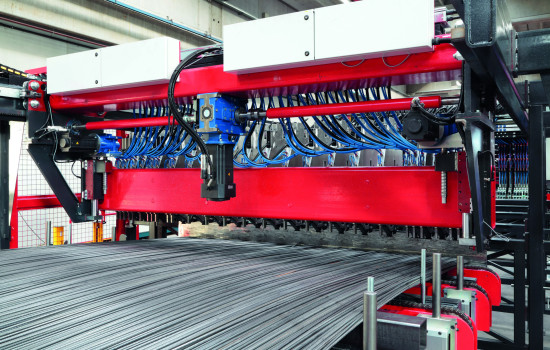

MRSA F
Питание осуществляется предварительно выпрямленными и предварительно нарезанными прутками, как для продольных, так и для поперечных линий.
Высокая мощность: сварочный агрегат оснащен гидравлическими цилиндрами, позволяющими сваривать более толстые прутки (диаметр Ø16 мм, как для поперечных, так и для продольных прутков).
Для каждого сварочного цилиндра предусмотрен трансформатор, обеспечивающий таким образом одинаковое значение сварочного тока в каждой точке сварки.
Каждый цилиндр может быть быстро перемещен с помощью автоматического робота или вручную (простым нажатием кнопки) по желанию заказчика.
Загрузка продольных прутков может быть полуавтоматической или полностью автоматической по желанию заказчика.
Автоматическая подача поперечных прутков - формование сетки - сбор и удаление.
Отлично подходит для производства сварной конструкционной сетки.
![](/ru/img/asset/YXNzZXRzL21yc2FfanRfMDFfMTU3OTI2ODQ1MDA0NDMzMTIwMC5qcGc=/mrsa_jt_01_1579268450044331200.jpg?w=550&h=350&fit=crop&s=d8a21292c1302bd3a8ddd142667e0686)

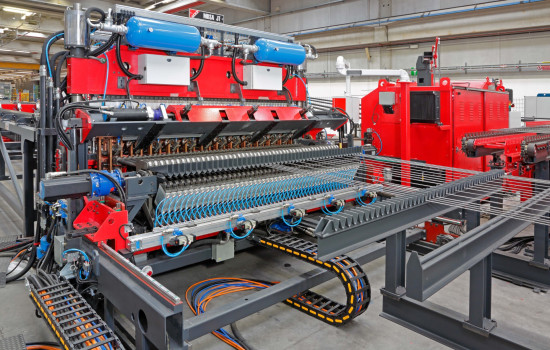

MRSA JT
Just in Time - MESH from Coil
• Подача прутка с бухты как для продольных, так и для поперечных линий.
• Автоматическая и очень быстрая (Just in Time) смена размеров ячей сетки, подлежащей производству.
• Несколько моторизованных бухт как для поперечной, так и для продольной проволоки.
• Два автоматических выпрямителя прутка (модель Metronic).
• Прутки автоматически отрезаются по размеру и подаются в соответствии с текущими потребностями.
• Поперечные прутья могут привариваться как сверху, так и снизу продольных прутьев, что позволяет создавать компактную сетку без необходимости переворачивающего устройства.
• Сбор панелей и их удаление автоматизированы.
• Сварочный аппарат оснащен пневматическими цилиндрами.
• Количество трансформаторов пропорционально максимальной ширине сетки, что гарантирует равномерное распределение электрического тока по всем точкам сварки.
НУЛЕВОЕ ВРЕМЯ НАСТРОЙКИ: автоматическая перенастройка размеров панели, шага и диаметров
ВЫСОКАЯ СКОРОСТЬ: подача продольной и поперечной проволоки, выполняемая выпрямительной машиной Metronic (технология AFS) на скорости до 10 м/с
ВЕРХНЯЯ И НИЖНЯЯ СВАРКА: положение сварки поперечных проволок вверх/вниз исключает необходимость устройства для поворота сетки
РАЗМЕРЫ СВАРОЧНЫХ СЕТОК: длина 1200-6000 мм; ширина 1000-2500 мм
ДИАМЕТР МОТКА: проволока прутка 5-12 мм; поперечная проволока 5-12 мм
МАКСИМАЛЬНАЯ ГИБКОСТЬ ШАГА: продольная проволока - 50 мм и кратно; поперечная проволока - 50 - 500 мм, бесступенчато
БЫСТРАЯ СМЕНА ДИАМЕТРА: проволока прутка - петля и Metronic; поперечная проволока - Metronic
Request information![](/ru/img/asset/YXNzZXRzL21yc2EtbV8wNi5qcGc=/mrsa-m_06.jpg?w=550&h=350&fit=crop&s=2626d8cc5929ac43ce376ee899c45ae0)

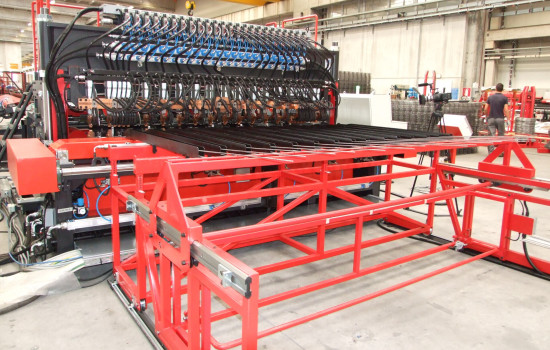

MRSA M
• Подача предварительно выпрямленных и предварительно нарезанных прутков, как для продольных, так и для поперечных линий.
• Ручная установка продольных прутков.
• Автоматическая подача поперечных прутков и автоматическое формирование сетки.
• Сбор и удаление панелей может быть автоматическим или ручным.
• Сварочный блок, оснащенный пневматическими цилиндрами.
• Количество трансформаторов пропорционально максимальной ширине сетки, что гарантирует равномерное распределение электрического тока во всех точках сварки.
Request information![](/ru/img/asset/YXNzZXRzL21yc2FfMTU5ODQyNjc2NTA5OTY0OTAwMC5qcGc=/mrsa_1598426765099649000.jpg?w=550&h=350&fit=crop&s=904617d24a8f3c285a6cb75f12229505)

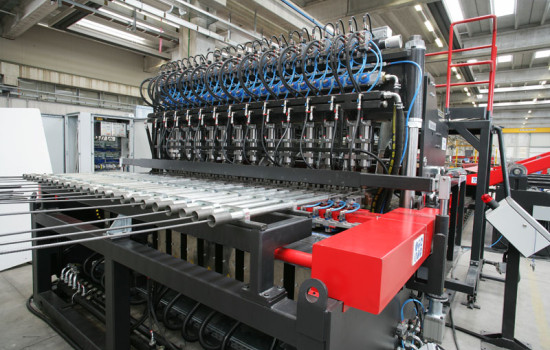

MRSA A
Питание осуществляется предварительно выпрямленными и предварительно нарезанными прутками, как для продольных, так и для поперечных линий.
Автоматическая вставка продольных проволок (подбор).
Автоматическая вставка поперечных проволок
Формирование сетки.
Сбор и эвакуация панелей.
Сварочный блок оснащен пневматическими цилиндрами.
Количество трансформаторов пропорционально максимальной ширине сетки, чтобы обеспечить равномерное распределение электрического тока по всем точкам сварки.
![](/ru/img/asset/YXNzZXRzL21yc2Etc3hfMDYuanBn/mrsa-sx_06.jpg?w=550&h=350&fit=crop&s=ddf95486cb32f0895251de284ff6c19a)

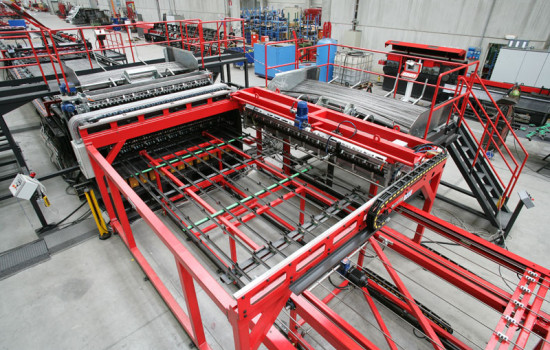

MRSA S
Питается предварительно выпрямленными и предварительно нарезанными прутками, как для продольных, так и для поперечных линий.
Полуавтоматическая вставка продольных проволок.
Автоматическая вставка поперечных проволок.
Формирование сетки.
Сбор и эвакуация панелей.
Сварочный блок, оснащенный пневматическими цилиндрами.
Количество трансформаторов пропорционально максимальной ширине сетки, что гарантирует равномерное распределение электрического тока по всем точкам сварки.
Может быть оснащен устройством для переворачивания сетки для уменьшения высоты упаковки сетки.
![](/ru/img/asset/YXNzZXRzL21yc2EtY2xfMDYtMTcwNzM5MDY5Mi5qcGc=/mrsa-cl_06-1707390692.jpg?w=550&h=350&fit=crop&s=c62a7f076219fd46049b768d05aa7198)

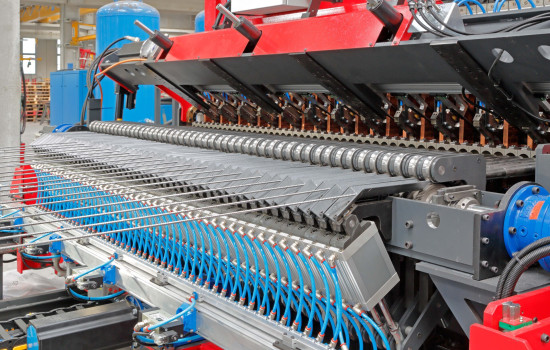

MRSA CL HA
Питание прутками, предварительно выпрямленными и предварительно нарезанными, для продольных линий (соответствует longitudinal lines).
Питание проволокой с бухты для поперечных линий (такая комбинация подачи также называется «гибридной»).
Поперечные прутки могут привариваться как сверху, так и снизу продольных прутков, что позволяет получать компактный пакет сетки без необходимости использования кантователя.
Полуавтоматическая или полностью автоматическая подача продольных прутков.
Автоматическая правка поперечной проволоки.
Рубка и подача.
Формирование сетки.
Сбор и эвакуация панелей.
Сварочный блок, оснащенный пневматическими цилиндрами.
Количество трансформаторов пропорционально максимальной ширине сетки, что гарантирует равномерное распределение электрического тока по всем точкам сварки.
![](/ru/img/asset/YXNzZXRzL21yc2EtY2xfMDYuanBn/mrsa-cl_06.jpg?w=550&h=350&fit=crop&s=36740d95b8703a64d7bd24c407b9f5be)

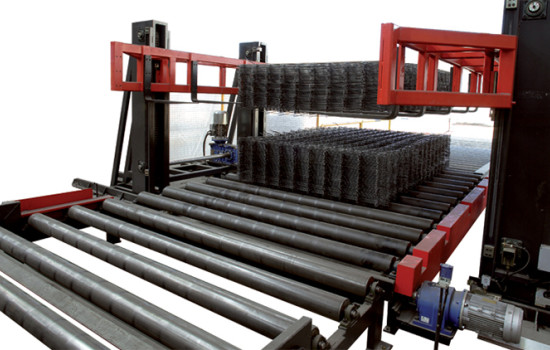

MRSA CL
Питание прутками, предварительно выпрямленными и предварительно обрезанными, для продольных линий.
Подача поперечных прутков осуществляется бухтами проволоки.
Вставка продольных прутков может быть полуавтоматической или полностью автоматической, в соответствии с требованиями заказчика.
Автоматическое выпрямление и вставка поперечной проволоки, формование сетки, сбор и эвакуация панелей.
Сварочный блок оснащен пневматическими цилиндрами.
Количество трансформаторов пропорционально максимальной ширине сетки, что гарантирует равномерное распределение электрического тока по всем точкам сварки.
Может быть оснащен устройством для переворачивания сетки для уменьшения высоты упаковки сетки.
