MRSA
Impianti per rete da barra
Impianti destinati alla produzione di rete elettrosaldata partendo da tondo in barra, trafilato a freddo o laminato a caldo.
Flessibilità, produttività e robustezza sono le caratteristiche principali di questi modelli, particolarmente indicati per produzioni di rete standard (diametri e passi costanti) o su misura (diametri e passi diversi).
Una vasta gamma di modelli permette la totale automazione dell’impianto, eliminando completamente l’intervento manuale dell’operatore.
BAR – BAR LW ∅4 – ∅16 mm (#2 - #5)
CW ∅4 – ∅16 mm (#2-#5)
BAR – COIL LW ∅4 – ∅12 mm (#2 - #4)
CW ∅4 – ∅12 mm (#2-#4)
Linee di saldatura altamente flessibili che gestiscono qualsiasi spaziatura dei fili con facilità.
Elevata produttività indipendentemente dalla dimensione del lotto.
Massima facilità d'uso con una produttività eccellente.
Nota bene: MEP ha realizzato diversi tipi di impianti MRSA, tutti per la produzione di pannelli di rete elettrosaldata; le seguenti descrizioni corrispondono agli impianti effettivamente già prodotti. Altre configurazioni sono possibili grazie all'elevata modularità di questi impianti.
Tutti i modelli sono dotati di un pannello di controllo con PC industriale, che consente la programmazione del ciclo di produzione, l'impostazione dei parametri di funzionamento, la diagnostica e la gestione remota dei controlli di saldatura."
![](/it/img/asset/YXNzZXRzL21yc2EtZl8wNi5qcGc=/mrsa-f_06.jpg?w=550&h=350&fit=crop&s=c9b669a740d55797aa1cdadeab61acee)

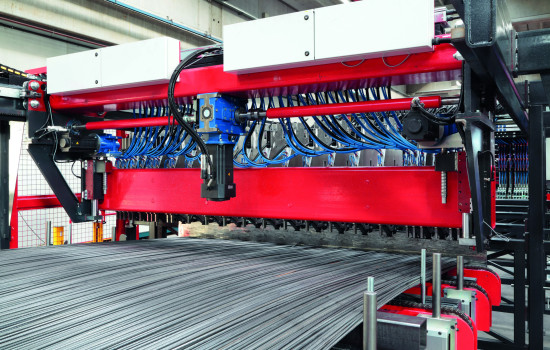

MRSA F
Alimentato da barre pre-raddrizzate e pre-tagliate, sia per le linee longitudinali che per quelle trasversali.
Alta Forza: l'unità di saldatura è equipaggiata con cilindri idraulici, consentendo la saldatura di barre di diametro maggiore (Ø16 mm, sia per le barre trasversali che per quelle longitudinali).
Un trasformatore per ogni cilindro di saldatura, garantendo così la stessa corrente elettrica in ogni punto di saldatura.
Ogni cilindro può essere spostato rapidamente tramite un robot automatico o manualmente (premendo semplicemente un pulsante) in base alle esigenze del cliente.
Inserimento delle barre longitudinali semiautomatico o completamente automatico, in base alle esigenze del cliente.
Inserimento automatico dei fili trasversali - formazione della rete - raccolta e scarico.
Particolarmente adatto per la produzione di reti strutturali.
![](/it/img/asset/YXNzZXRzL21yc2FfanRfMDFfMTU3OTI2ODQ1MDA0NDMzMTIwMC5qcGc=/mrsa_jt_01_1579268450044331200.jpg?w=550&h=350&fit=crop&s=d8a21292c1302bd3a8ddd142667e0686)

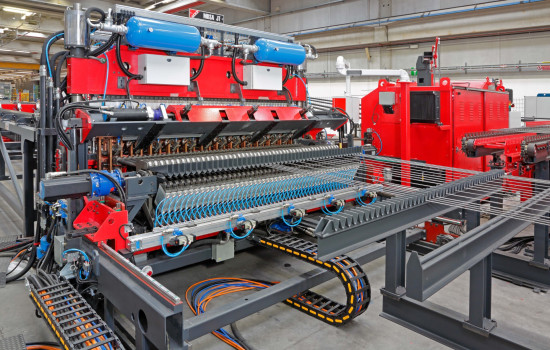

MRSA JT
Just in Time - MESH from Coil
Alimentata da filo in bobina sia per le linee longitudinali che per le linee trasversali.
• Esegue automaticamente e in tempi brevissimi i cambi di misura della rete da produrre, in modalità Just in Time.
• Multipli bobine motorizzate sia per i fili trasversali che per i fili longitudinali.
• Due raddrizzatrici automatiche (modello Metronic).
• Le barre vengono tagliate automaticamente a misura e inserite in base alle esigenze del momento.
• I fili trasversali possono essere saldati alternativamente sopra o sotto i fili longitudinali, ottenendo così un pacchetto di rete compatto senza rotazione della rete.
• La raccolta dei pannelli e l'evacuazione sono automatiche.
• Unità di saldatura dotata di cilindri pneumatici.
• Il numero di trasformatori è proporzionale alla larghezza massima della rete, per garantire una distribuzione uniforme della corrente elettrica in tutti i punti di saldatura.
TEMPO DI ATTREZZAGGIO ZERO: cambio automatico di dimensioni pannello, passo e diametri
ALTA VELOCITÀ: l'alimentazione dei fili longitudinali e trasversali viene eseguita dalla raddrizzatrice Metronic (tecnologia AFS) a una velocità fino a 10 m/s
SALDATURA SUPERIORE E INFERIORE: la posizione di saldatura dei fili trasversali su e giù evita il dispositivo di rotazione della rete
DIMENSIONI PANNELLO RETE: lunghezza 1200-6000 mm; larghezza 1000-2500 mm
DIAMETRO BOBINA: filo lineare 5-12 mm; filo trasversale 5-12 mm
MASSIMA FLESSIBILITÀ DEL PASSO: LW 50 mm e multipli; CW 50 - 500 mm continuo
CAMBIO DIAMETRO VELOCE: asola filo lineare e Metronic; filo trasversale Metronic
Richiedi informazioni![](/it/img/asset/YXNzZXRzL21yc2EtbV8wNi5qcGc=/mrsa-m_06.jpg?w=550&h=350&fit=crop&s=2626d8cc5929ac43ce376ee899c45ae0)

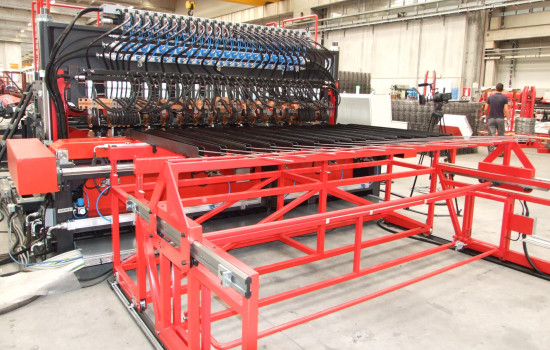

MRSA M
Alimentato da barre pre-raddrizzate e pre-tagliate, sia per le linee longitudinali che per quelle trasversali.
Inserimento manuale dei fili longitudinali.
Inserimento automatico dei fili trasversali e formazione automatica della rete.
Raccolta e scarico dei pannelli possono essere automatici o manuali.
Unità di saldatura equipaggiata con cilindri pneumatici.
Numero di trasformatori proporzionale alla larghezza massima della rete, per garantire una distribuzione uniforme della corrente elettrica in tutti i punti di saldatura.
![](/it/img/asset/YXNzZXRzL21yc2FfMTU5ODQyNjc2NTA5OTY0OTAwMC5qcGc=/mrsa_1598426765099649000.jpg?w=550&h=350&fit=crop&s=904617d24a8f3c285a6cb75f12229505)
MRSA A
Alimentata da barre pre-raddrizzate e pre-tagliate, sia per le linee longitudinali che per quelle trasversali.
Inserimento automatico dei fili longitudinali (prelievo).
Inserimento automatico dei fili trasversali
Formazione della rete elettrosaldata.
Raccolta e scarico dei pannelli.
Unità di saldatura equipaggiata con cilindri pneumatici.
Il numero di trasformatori è proporzionale alla larghezza massima della rete, per garantire una distribuzione uniforme della corrente elettrica in tutti i punti di saldatura.
![](/it/img/asset/YXNzZXRzL21yc2Etc3hfMDYuanBn/mrsa-sx_06.jpg?w=550&h=350&fit=crop&s=ddf95486cb32f0895251de284ff6c19a)

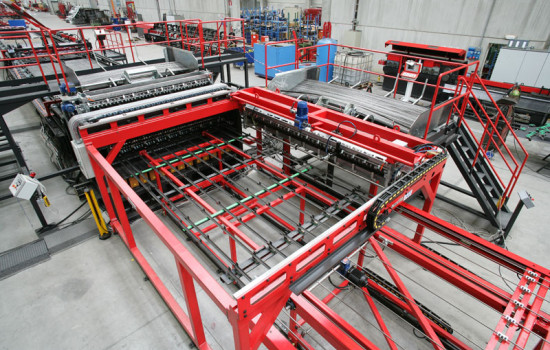

MRSA S
Alimentata da barre pre-raddrizzate e pre-tagliate, sia per le linee longitudinali che per quelle trasversali.
Inserimento semi-automatico dei fili longitudinali.
Inserimento automatico dei fili trasversali.
Formatura della rete.
Raccolta e scarico dei pannelli.
Unità di saldatura equipaggiata con cilindri pneumatici.
Numero di trasformatori proporzionale alla larghezza massima della rete, per garantire una distribuzione uniforme della corrente elettrica in tutti i punti di saldatura.
Possibilità di installazione di un ribaltatore di rete, per ridurre l'altezza del pacco rete.
![](/it/img/asset/YXNzZXRzL21yc2EtY2xfMDYtMTcwNzM5MDY5Mi5qcGc=/mrsa-cl_06-1707390692.jpg?w=550&h=350&fit=crop&s=c62a7f076219fd46049b768d05aa7198)

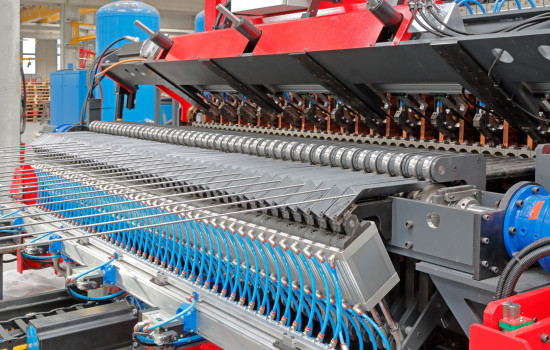

MRSA CL HA
Alimentata con barre pre-raddrizzate e pre-tagliate per le linee longitudinali.
Alimentata con filo ramato per le linee trasversali (questa combinazione di alimentazione è anche chiamata ibrida).
I fili trasversali possono essere saldati sopra o sotto i fili longitudinali in modo alternativo, producendo così un pacchetto di rete compatto senza giratore di rete.
Inserimento delle barre longitudinali semiautomatico o completamente automatico.
Raddrizzatura automatica del filo trasversale.
Taglio e inserimento.
Formazione della rete.
Raccolta e evacuazione dei pannelli.
Unità di saldatura dotata di cilindri pneumatici.
Il numero di trasformatori è proporzionale alla larghezza massima della rete, per garantire una distribuzione uniforme della corrente elettrica in tutti i punti di saldatura.
![](/it/img/asset/YXNzZXRzL21yc2EtY2xfMDYuanBn/mrsa-cl_06.jpg?w=550&h=350&fit=crop&s=36740d95b8703a64d7bd24c407b9f5be)

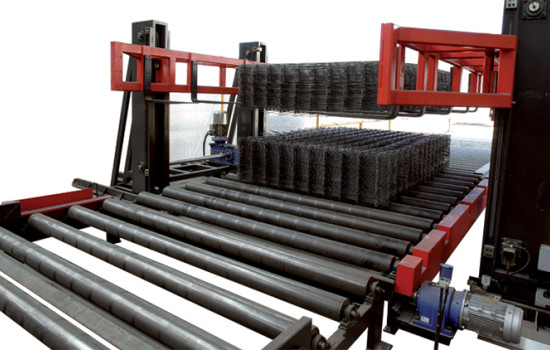

MRSA CL
Alimentata da barre pre-raddrizzate e pre-tagliate per le linee longitudinali.
Alimentata da filo in bobina per le linee trasversali.
L'inserimento delle barre longitudinali può essere semi-automatico o completamente automatico, in base alle richieste del cliente.
Raddrizzatura e inserimento automatico dei fili trasversali, formazione della rete, raccolta e evacuazione dei pannelli.
Unità di saldatura dotata di cilindri pneumatici.
Il numero di trasformatori è proporzionale alla larghezza massima della rete, per garantire una distribuzione uniforme della corrente elettrica in tutti i punti di saldatura.
Può essere equipaggiata con un ribaltatore di rete, per ridurre l'altezza del pacco rete.
